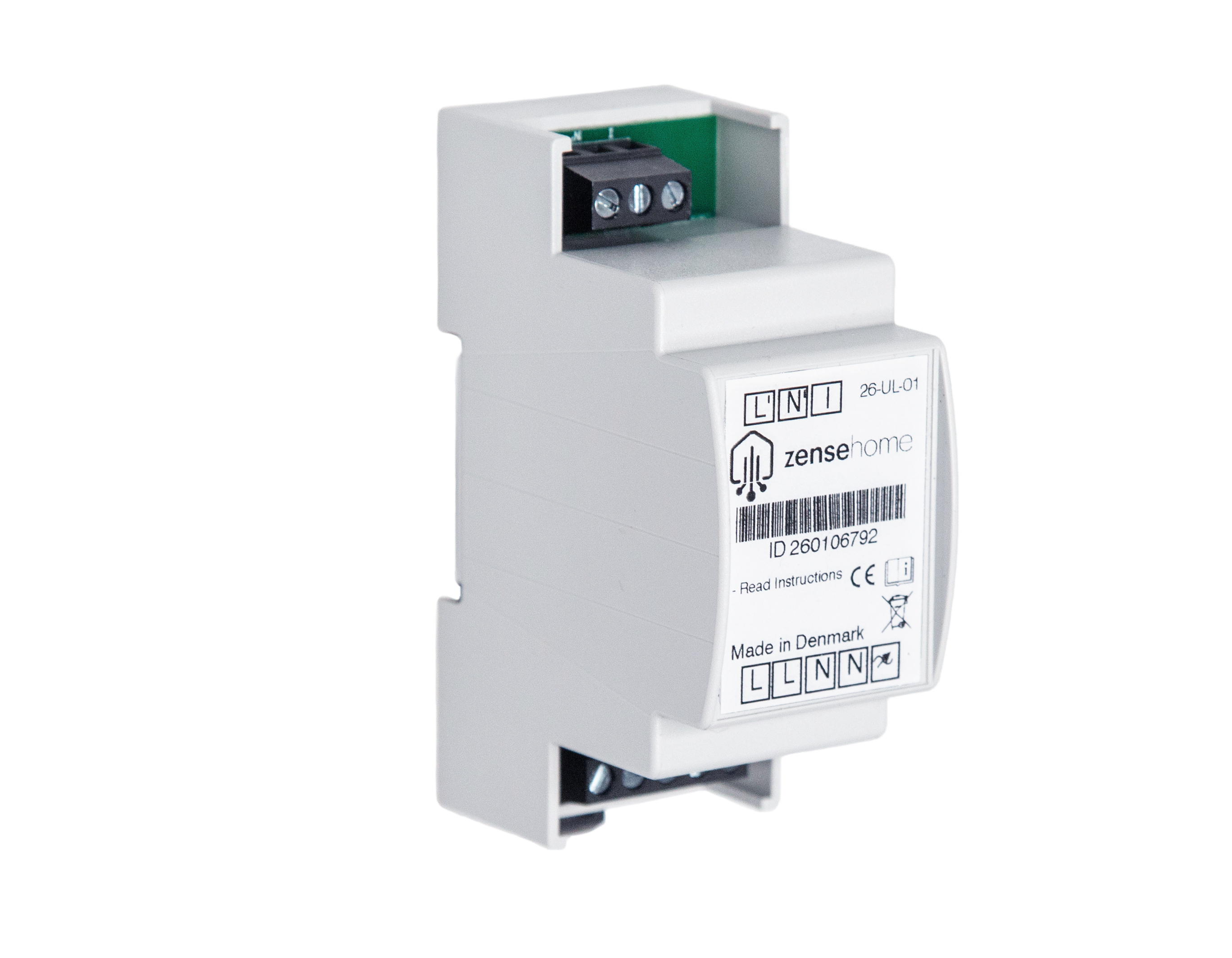

Udelys modul

  • 1.199,00 kr

Udelys

Velkommen hjem lys

Udelyset modulet styrer dit udelys og har mulighed for at tilslutte en bevægelsessensor, så der altid er lys når du kommer hjem.

Altid online

Appen klarer det hele

Tidsplan og scenarier

Intelligent lys

SPECIFIKATIONER OG VEJLEDNINGER

Varenummer: 26-UL-01
Type: 26 - Udelys modul

ANVENDELSE
Udelys modulet skal monteres i en eltavle og kan her styre en lysgruppe med dæmp og der er tilslutning for ekstern bevægelsessensor.

Udelys modulet bruges mest til styring af udelys, men kan også bruges til andre formål.

Denne enhed kan ikke benyttes selvstændigt, da den er en del af det samlede ZenseHome system.



ID OG PROGRAMMERING
Enheden er tildelt en unik adresse, ID, som bruges til at identificere enheden i ZenseHome systemet. ID’en er påtrykt på forsiden af enheden.

Programmering af enheden foretages via ZenseHome appen.

RENGØRING
Rengøres med en hårdt opvredet klud. Rengøringsmiddel med slibeeffekt eller opløsningsmiddel må ikke benyttes.



PLACERINGSMULIGHEDER
Enheden er til montering på 35 mm DIN-skinne i en el-tavle eller egnet indkapsling. DIN-modulet har en bredde på 2 moduler (35mm).

TEKNISKE DATA
Kapslingsklasse: IP20
Driftstemperatur: 0°C til 30°C
Luftfugtighed: 20 til 80%, ikke kondenserende

MONTAGE
Montagen må kun udføres af autoriseret el-installatør.

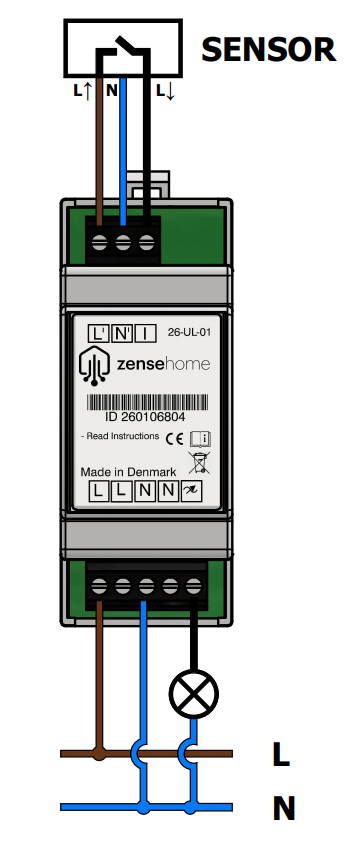

TILSLUTNING
Nul (markeret med ”N”)
Fase (markeret med ”L”)
Lyskilde (markeret med lyskilde symbol)

Det er muligt at sløjfe fase og nul videre til andre enheder i de monterede stik.

Sensor tilslutning:
Nul (markeret med ”N”)
Fase (markeret med ”L'”)
Sensor (markeret med I)

TERMINALER
Skrue terminaler 1,5 mm2.

TEKNISKE DATA
Eget forbrug: Typisk 0,3 W
Forsyningsspænding, Indgange: 230 VAC ± 10% - 50 Hz ±10%
Forsikring: Maksimum 13 A

FORSYNING OG DÆMP
Alle moderne lyskilder kan tilsluttes enheden, men dæmp funktionen må kun aktiveres og anvendes på lyskilder som er dæmpbare glødepærer og LED lamper og lignende. Maks. belastning op til 350W for glødelamper og op til 100W for LED.

Enheden kan ikke anvendes på jernkernetransformatorer/ ringkernetransformatorer.

Forsyningsspænding, indgang: 230 VAC ± 10%, 50 Hz ±10%

Forsikring: 13A
Mærkeeffekt:

  • 300W glødelampe
  • 100W LED
  • 100VA CFL, lavenergipærer, lysstofrør
